ペルチェ温度コントローラVEC-30

ペルチェコントローラ機器組込用ボードタイプVEC-30

VEC-30は、小型・低価格で機器組込用に最適なペルチェコントローラです。
ペルチェ素子による温度制御が必要な小型機器への組込みに対応しました。

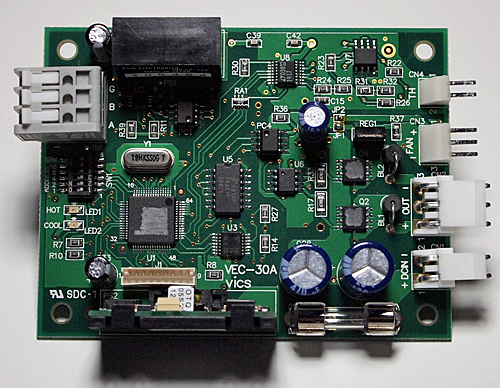

ペルチェコントローラ組込みボードタイプVEC-30

※価格はお問い合わせ下さい。

>> ご注文はこちらより <<

特徴

  • 小型ボードタイプ
    85(W) x 65(D)の小型ボードタイプ
    スペースの限られた機器への組込みに最適

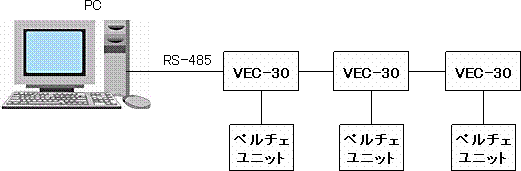

  • マルチドロップが可能

    RS-485によるマルチドロップが可能
    1台のPCで最大32台迄のコントロールが可能
    ※詳細はお問い合わせ下さい。

  • ペルチェ駆動能力

    最大12V 5A(定常状態)のペルチェ駆動能力
    DC12V駆動の40クラスのペルチェドライブが出来ます。

  • 広い温度設定範囲

    -30℃~80℃の温度設定範囲、±0.1℃の温度精度
    工業ユース、理化学機器に対応した、広い温度設定範囲と高い温度精度

仕様

  • 温度設定範囲:-30℃~+80℃
  • 温度設定分解能:±0.1℃
  • 温度表示分解能:±0.1℃
  • 表示動作
    • 加熱中:赤色LED
    • 冷却中:緑色LED
  • コントロール方式:PI制御
  • P設定範囲:0~99.9℃:通信で設定
  • I設定範囲:0~1999sec:通信で設定
  • ペルチェ駆動方式:PWM駆動
  • 温度センサ:サーミスタ
  • 安全機能:センサーアラーム ※センサ断線時に出力パワー OFF
  • 入出力コネクタ
    • 電源用:2pコネクタ
    • ペルチェ用:3pコネクタ
    • FAN用:3pコネクタ
    • サーミスタ用:2pコネクタ
    • 通信用:3pコネクタ
  • 推奨センサ
    • サーミスタ:10KΩ at25℃
    • 許容差:±1%
    • B定数:3435K±1%(温度制度はセンサ制度に依存します)
  • 電源:外部より供給(DC9V~DC12V)
  • 消費電流:DC12V 0.15A(コントローラ単体)
  • ペルチェ駆動能力:DC12V 5A(定常時最大)
  • 対応ペルチェ:30シリーズユニサーモ
  • 通信:RS-485
  • 使用環境:屋内
  • 使用温度範囲:10℃~+40℃
  • 使用湿度範囲:85%以下(但し、結露なき事)
  • 外形:85(W) x 65(D) x 22(H)mm
  • 重量:55g

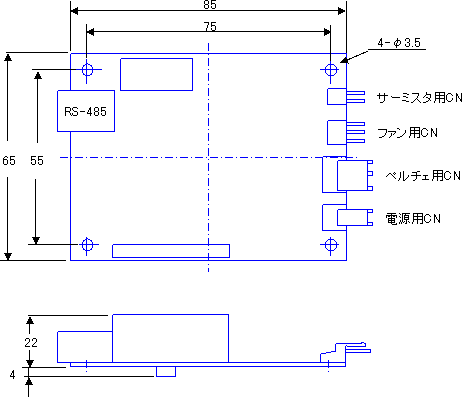

外形

ペルチェコントローラ外形

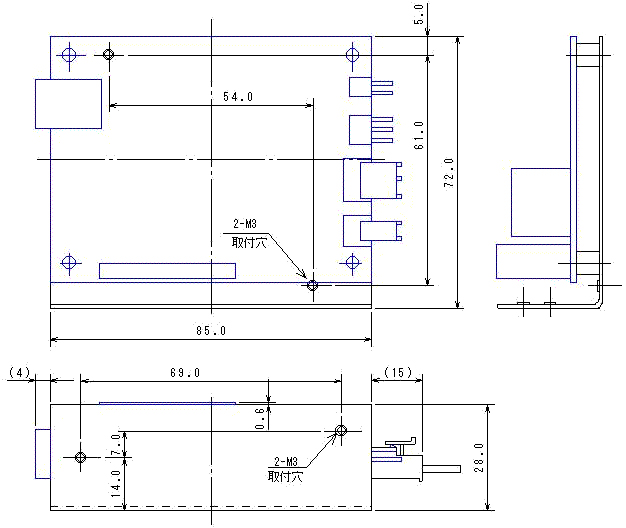

固定フレームによる設置例

VEC-30を制御盤などへの取付けは固定フレームをご利用下さい。
温度コントローラ設置例

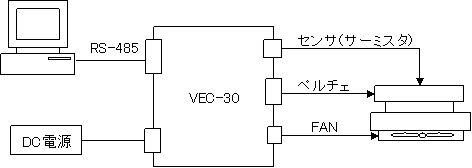

接続

ペルチェ温度コントローラ接続
ペルチェコントローラ接続図

オプション品

ペルチェ温度コントローラVEC30専用オプションペルチェコントローラ VEC-30専用のオプション品もございます。
VEC-30・70専用LCD温度設定表示器

ペルチェコントローラVEC-30・70専用LCD温度設定表示器


ビックスオンラインショップ特別価格
¥19,800-(税抜)
¥25,000-(定価)

・組込ボードタイプの温度コントローラVEC-30、VEC-70用の温度設定表示器です。
・本設定器を使用する事でPCを使用することなく温度や各パラメータを設定・表示する事が出来ます。
・温度コントローラを機器内に、本設定器をパネル面に配置する事で限られた機器内の
スペースに設置する事が出来、機器の小型化に貢献します。

ぜひ合わせてご覧下さい。
(上記写真をクリックしますと別ページが開きます)

【ご注意】当社の製品について、保証期間はお引渡しの日より1年間となります。

【ペルチェコントローラ トータルカスタマイズ】

ビックスでは、多種・多様な金型製作、板金加工、精密金属加工に対応しています。
お客様のニーズに合わせた冷却・加熱システムをトータルで製作いたします。

詳しくは→【ペルチェコントローラ トータルカスタマイズ】
