ペルチェ温度コントローラVEC-70

ペルチェコントローラ 組込みボードタイプ VEC-70

VEC-70はボードタイプのペルチェ温度コントローラです。
ペルチェ素子による精密な温度制御が必要な機器への組込みに最適です。

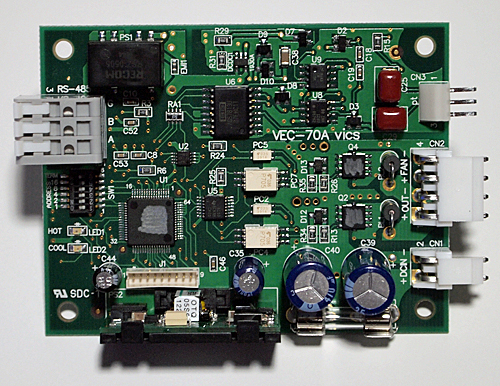

ペルチェコントローラ組込みボードタイプVEC-70

※価格はお問い合わせ下さい。



>> ご注文はこちらより <<



特徴

  • 高精度 : ±0.1度の分解能
  • 高パワー : 24V 7Aのペルチェ素子を駆動可能
  • 小型サイズ : 85mm(W)x65mm(D)のボードタイプ
  • ワイドレンジ : -100℃~+150℃まで対応
  • 電力ロスを押さえ発熱が少ないPWN方式を採用

用途

  • LDや光半導体の温度制御
  • 半導体検査装置
  • 恒温層、水槽の温度制御
  • バイオ機器の温度管理

仕様

  • 温度設定範囲:-100℃~+150℃
  • 温度設定分解能:±0.1℃
  • 温度表示分解能:±0.1℃
  • 表示 ・ 動作
    • 加熱中:赤色LED
    • 冷却中:緑色LED
  • コントロール方式:PI 制御
  • P設定範囲:0 ~ 99.9 ℃
  • I設定範囲:0~ 1999sec
  • ペルチェ駆動方式:PWM駆動
  • 温度センサ:Pt100Ω
  • 安全機能:センサーアラーム ※センサ断線時に出力パワー OFF
  • 入出力コネクタ
    • 電源用 : 2pコネクタ
    • ペルチェ・FAN用 : 4pコネクタ
    • Pt100Ω用 : 2pコネクタ
    • RS485用 : 3P端子
  • 推奨センサ  Pt100Ω: 新JIS規格 C-1604-1989 対応品
    (温度精度はセンサ精度に依存します。上記規格以外のセンサをご使用されますと正確な表示と制御が出来ません。)
  • 電源
    • 外部より供給: DC12V から DC24V
  • 消費電流:DC12V A(コントローラ単体)
  • ペルチェ駆動能力:DC24V 7A(定常時最大)
  • 通信:RS-485
  • 使用環境:屋内
  • 使用温度範囲:10℃~+40℃
  • 使用湿度範囲:85%以下(ただし結露なきこと)
  • 外形(mm):W85×D65×H22mm(突起部を除く)
  • 重量:55g(本体のみ)
>> ご注文フォームへ <<

外形

ペルチェコントローラvec-70外形図

接続

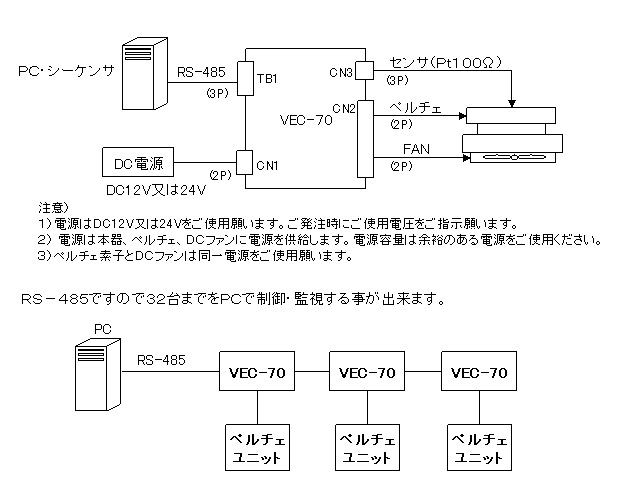

ペルチェコントローラvec-70接続図

>> ご注文フォームへ <<



オプション品

VEC-30・70専用LCD温度設定表示器
ペルチェコントローラVEC-30・70専用LCD温度設定表示器
ビックスオンライン特別価格
¥19,800-
(税抜)
¥25,000-(定価)

  • 組込ボードタイプの温度コントローラVEC-30、VEC-70用の温度設定表示器です。
  • 本設定器を使用する事でPCを使用することなく温度や各パラメータを設定・表示する事が出来ます。
  • 温度コントローラを機器内に、本設定器をパネル面に配置する事で限られた機器内のスペースに設置する事が出来、機器の小型化に貢献します。

ぜひ合わせてご覧下さい。
