ペルチェ温度コントローラVEC-20B

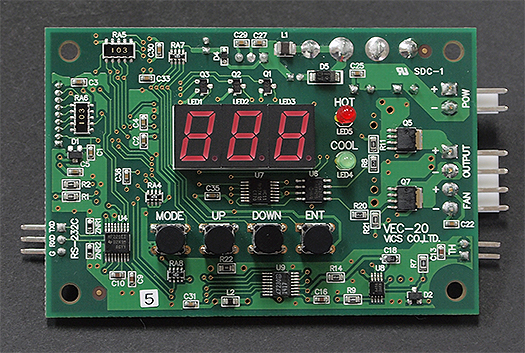

ペルチェコントローラ組込みボードタイプVEC-20B

VEC-20Bは表示部付き組込み用ペルチェ温度コントローラです。
ペルチェ素子による温度制御が必要な小型機器への組込みに最適です。
ペルチェコントローラ組込みボードタイプVEC-20A

ペルチェVEC20A
付属ケーブルコネクタ加工品

ビックスオンラインショップ特別価格
¥26,000(税込¥28,600)
¥31,000(定価・税込¥34,100)

>> ご注文はこちらより <<

特徴

  1. 高精度 : ±1度の分解能
  2. 高パワー : 12V 5Aのペルチェ素子を駆動可能
  3. 小型サイズ : 90mm(W)x60mm(D)のボードタイプ
  4. ワイドレンジ : -20℃~+110℃まで対応
  5. 電力ロスを押さえ発熱が少ないPWM方式を採用

用途

  • LDや光半導体の温度制御
  • 半導体検査装置
  • 恒温層、水槽の温度制御
  • バイオ機器の温度管理

仕様

  • 温度設定範囲:-20℃~+110℃
  • 温度設定分解能:1℃
  • 表示温度分解能:1℃
  • 表示動作
    • 加熱中:赤色LED
    • 冷却中:緑色LED
  • コントロール方式:PI制御
  • P設定範囲:0.1~99.9℃
  • I設定範囲:1~1999sec
  • ペルチェ駆動方式:PWM駆動
  • 温度センサ:サーミスタ
  • 安全機能:センサーアラーム ※センサ断線時に出力パワー OFF
  • 入出力コネクタ
    • 電源用:2Pコネクタ
    • ペルチェ、ファン用:4Pコネクタ
    • サーミスタ用:2Pコネクタ
    • RS-232C用:3P端子
  • 推奨センサ
    • サーミスタ:10kΩ at 25℃
    • 許容差:±1%
    • B定数:3435K±1%(温度精度はセンサ精度に依存します。上記規格以外のセンサをご使用されますと正確な表示と制御が出来ません。)
  • 電源
    • 外部より供給:DC8〜12V
  • 消費電流:DC12V 0.05A(コントローラ単体)
  • ペルチェ駆動能力:DC12V 5A(定常時最大)
  • 通信:RS-232C
  • 使用環境:屋内
  • 使用温度範囲:10℃~+40℃
  • 使用湿度範囲:85%以下(但し、結露なきこと)
  • 外形:W90×D60×H20mm(突起部を除く)
  • 重量:38g(本体のみ)

外形

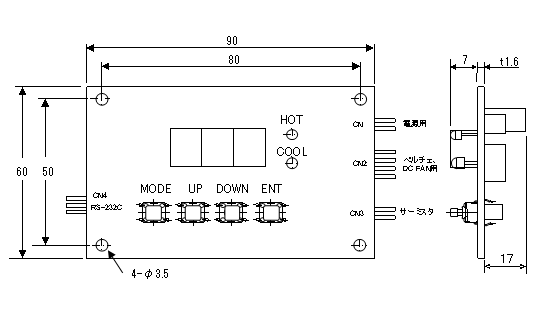

ペルチェコントローラVEC-20A外形図

接続

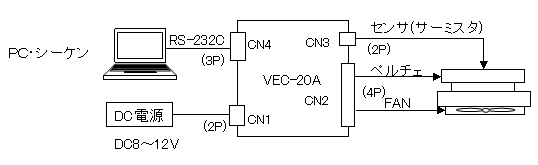

温度コントローラVEC-20A接続図

注意)
1)電源はDC8~12Vをご使用願います。
電源は本器、ペルチェ、DCファンに電源を供給します。
電源容量は余裕のある電源をご使用ください。
・指定範囲以外の電圧を加えますと破損します。

 2)ペルチェ素子とDCファンは同一電源をご使用願います。

CN4とRS-232Cとの接続

(RS-232Cケーブルはクロスケーブルをご使用願います)
VPE-20とPCとの接続は以下のケーブルで接続します。

温度コントローラ接続図

オプション品

RS232C-USB変換ケーブルセット

弊社該当コントローラ(RS-232C)とPC(USB)を接続するための変換ケーブルセットです。
シリアル非対応PCと弊社該当コントローラを接続する場合、最適なセットとなります。

RS232C-USB変換ケーブルセット

ビックスオンラインショップ特別価格
¥5,500(税込¥6,050)

CN4⇔シリアル(RS-232C、D-Sub)変換ケーブルと
シリアル(RS-232C、D-Sub)⇔USB変換ケーブルの2本セット。
(FTDI社チップ使用)

(内容物)
・CN4⇔シリアル(RS-232C、D-Sub)変換ケーブル(約20cm)
・シリアル(RS-232C、D-Sub)⇔USB変換ケーブル(約60cm)
・ドライバCD-ROM
Windowas8,8.1,10に対応しています

【ペルチェコントローラ トータルカスタマイズ】
ビックスでは、多種・多様な金型製作、板金加工、精密金属加工に対応しています。
お客様のニーズに合わせた冷却・加熱システムをトータルで製作いたします。

詳しくは→【ペルチェコントローラ トータルカスタマイズ】

>> ご注文はこちらより <<
