MSP430F評価ボード(MSP430F47177IPZ)(ソーラーパネル・ユニバーサル部付き)

MSP430F評価ボード(ソーラーパネル付き:VMSP430-F47177)

VMSP430-F47177

ビックスオンラインショップ
特別価格(税抜)
¥9,000-

>> ご注文はこちらより <<



製品概要

  • CPU : MSP430F47177IPZ(内蔵ROM92k・内蔵RAM8k)
  • LCD表示 :3 1/2桁表示
  • I/O :30(外部接続コネクタ 26pin×2個)
  • 書き込み :JTAG
  • 電源電圧 :DC5V~12V(外部電源)
  • 付属ソフト :LCD全点灯・カウンタ・温度表示・電源電圧表示
  • MSP430F評価ボードマニュアルMSP430F47177取扱説明書

製品説明

  • MSP430シリーズの超低消費電力を太陽電池で実感できます。
    (付属ソフトの温度計・タイマー・電圧計が動作)
  • 回路設計に参考になる評価ボードになっております。MSP430の実力をより簡単にご確認いただけます。評価ボードにはMSP内部設定がわかる参考プログラムが付属しています。本体基板とソーラー基板は分割可能

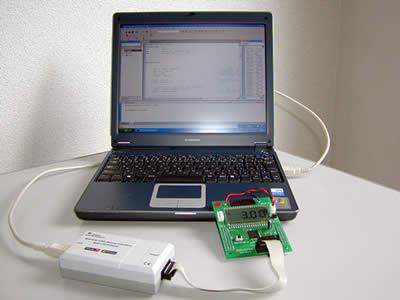

  • TI社FETツールとMSP評価ボードをセットでご使用いただくとTI社のFETセットアップとボードの評価がスムーズに行えます。TI社のホームページからのIAR社の無償Cコンパイラのダウンロード方法を記載したマニュアルを添付しております。(http://www.tij.co.jp/からMSP評価ボード開発用ソフトウエア無償ダウンロードにアクセスしてください)
  • オリジナルサンプルソフトを添付しました。ソフトウエアのご参考にしてください。
全LCD表示モード CPU組込みボード カウンタモード
MSP430F評価ボードVMSP430-F47177 全LCD点等モード MSP430F評価ボードVMSP430-F47177 カウンタモード
MSP430/F436IPN MSP430/F436IPN
温度表示モード
(内蔵温度計)
電圧表示モード
(電源電圧)
MSP430F評価ボードVMSP430-F47177 温度表示モード MSP430F評価ボードVMSP430-F47177 電圧表示モード

MSP430F評価ボードVMSP430-F47177


MSP430 開発/評価ソケットボード(VMSP430-40SOCKET)
¥14,200- (税抜)

MSP430 開発/評価ソケットボード(VMSP430-40SOCKET)

ビックスオンラインショップ特別価格
¥14,200- (税抜)

>> ご注文はこちらより <<

TI社製MSP430F22xx用40pin QFN評価ソケットボードです。
TI社製MSP430開発ツールMSP-FET430Uxx及びMSP-FET430PxxとJTAGまたはSpy Bi-Wireで接続しターゲットボードとして使用します。また、ICソケット付きですので、プログラム書き込み用として使用することが出来ます。(TI社には40pinQFNタイプのソケット付きボードがありません)

  • 対応CPUU : MSP430F2232/2252/2272/2274 IRHA/TRHA
  • Spy-Bi-WireとJTAGモード双方に対応(ジャンパ切り替え)
  • 電源供給はJTAG経由と外部の選択可(ジャンパ切り替え)
  • MSP430F2274の40pin全てが拡張CNに接続されています。また動作確認用としてデジタルI/Oピンの1本をLEDに接続することが出来ます。
  • 71mm×63mm基板
  • 推奨FET:MSPFET430UIF 単価¥14,100-(税抜)
  • VMSP430-40SCKETマニュアルVMSP430-40SCKETマニュアル
