冷却加熱兼用プレート(クールプレート)ITH-300A

冷却加熱兼用プレート(クールプレート)ITH-300A(-10℃ ~+110℃)

高精度な機能を一体化。
電源をつなぐだけで簡単にご使用できます。

・ビックスオンラインショップ
ネット特別価格(税抜)
¥160,000-
定価¥200,000-

>> ご注文はこちらより <<

ペルチェ恒温庫ITH-300A

恒温庫


恒温庫ITH-300A・デモ動画(+20℃ → 0℃)

恒温庫


恒温庫ITH-300A・デモ動画(+20℃→+110℃)

恒温庫


恒温庫ITH-300A・温度のプログラミングの動作例
スタート→常温→10℃(5分で設定)安定後、10℃→50℃(3分で設定)


恒温庫ITH-300A・デモ動画(+20℃→ -10℃)

特 徴

  • 動作範囲:-10℃ ~ +110℃ ※室温22℃、アクリルケース使用時
  • 設定・表示分解能 :±0.1℃
  • ペルチェ駆動
  • デジタルPI制御・PWM駆動の高い温度安定性
  • 電源AC100V
  • 温度センサは高精度Pt100Ωを使用
  • 通信はUSB、RS-485
  • 温度のプログラム機能

製品概要

  • 冷却加熱兼用プレート(クールプレート)ITH-300Aはペルチェ温調ユニット、温度コントローラ、温度センサ、電源が一体化された製品です。
  • 温度コントローラはP-I制御と併せペルチェ駆動にはPWM駆動方式の採用で小型でしかも正確な温度コントロールと電力ロスを抑えた設計がなされています。
  • P-I制御とペルチェ駆動方式はペルチェの特性を考慮した弊社独自の方式によりオーバシュートやアンダーシュートが抑えられています。
  • 温度センサは高精度Pt100Ω測温抵抗体を使用。
  • 低温から高温まで0.1℃の単位で温度設定が出来ます。
  • 操作も、温度設定をするだけで、即ご使用可能です。またP-I設定も出来ます。
  • 定温観測あるいは温度サイクル試験等、幅広いご使用が可能です

製品構成

本製品には以下の物が含まれます。
冷却加熱兼用プレート(クールプレート)ITH-300A本体
付属ACケーブル 、付属アクリルケース(2個)
取扱い説明書

実際の使用例

ペルチェ恒温庫ITH-300A実際の使用例

フロントパネル

ペルチェ恒温庫ITH-300Aフロントパネル

外形図

恒温庫ITH-300A外形図

仕様

  • 動作範囲:-10℃ ~ +110℃ ※室温22℃、アクリルケース使用時
  • 温度設定分解能:±0.1℃
  • 温度表示分解能:±0.1℃
  • プログラム機能:有
  • 表示 ・ 動作
    • 加熱中:赤色LED
    • 冷却中:緑色LED
    • アラーム:赤色LED
  • コントロール方式:PI制御
  • P設定範囲:0.1 ~ 99.9 ℃
  • I設定範囲:1~ 1999sec
  • ペルチェ駆動方式:PWM駆動
  • 温度センサ  Pt100Ω
  • 安全機能
    • センサ断線時:パワーOFF
    • ヒートシンク加熱時:パワーOFF
    • ヒートシンクアラーム温度:60℃(出荷時)
  • 外部通信:USB,RS-485

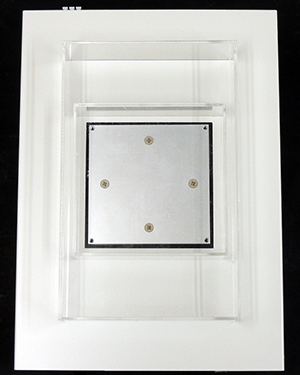

  • プレート部分写真
    恒温庫ITH-300Aの冷却プレート部分
  • 冷却プレート面積:85×85mm
  • 付属アクリルカバー
    • 小:100×100×30mm ※低温時のみ使用・高温時の使用は差し控え下さい
    • 大:115×190×40mm ※アクリルケース使用温度は80℃まで。それ以上になると変形する性質がございます
  • 電源:AC100v
  • 消費電流
    • MAX:約1.7A
  • 付属ケーブル:AC3P電源ケーブル1本
  • 使用環境:屋内22℃
  • 使用温度範囲:室温±3℃
  • 使用湿度範囲:80%以下(但し、結露なきこと)
  • 外形:W187×H142×D259mm(突起部を除く)
  • 重量:3.5kg(本体のみ)
