ペルチェ温度コントローラVTH-1500FA

ペルチェ温度コントローラーVTH-1500FA

VTH-1500FAは高精度、高パワーのペルチェ専用温度調節器です。
温度調節機能は、ペルチェ素子の特性を考慮したデジタルP-I制御を採用。
高速PWM駆動と併せオーバーシュートやアンダーシュートが制御され
高精度な温度制御が可能です。
通信用インターフェイスはUSBとRS485があり両方ともアイソレーションがされています。
FA機器の組み込みや電気的に安全なPCとの通信ができます。
RS485を使用したマルチチャンネル(多チャンネル)コントロールが可能。
外部機器との入出力ポートが充実。

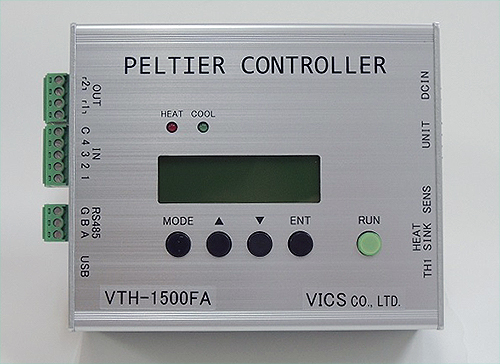

温度コントローラVTH-1500FA

ビックスオンラインショップ特別価格
¥99,000-(税抜)
¥123,750−(定価)

>> ご注文はこちらより <<

特徴

  • 高精度
    設定分解能及び温度表示分解能:±0.1℃
  • 高パワー
    ペルチェ駆動最大定格:DC12V 8A(定常時最大)
  • ワイドな設定温度範囲
    設定温度範囲:-80℃〜150℃
  • 簡単操作
    P-I設定、温度設定も4つのキーで簡単操作
  • 温度センサはPt100Ω、サーミスタを選択可能 ※1
  • 通信
    RS-485およびUSBに対応し、遠隔操作やPCによる制御も可能。
  • 低消費電力設計、 0.2A DC12V(時)・・・(コントローラ単体)
  • 幅広い入力電源、 DC5V~12Vに対応
  • ※1、ご注文時にオプションでサーミスタ選択可能(同時使用は不可)
    (ご注文時にご指定下さい)

外形図

ペルチェコントローラVTH-1500FA外形図

仕様

  • 温度設定範囲
    • -80℃~150℃(PT100Ω)
    • -30℃~80℃(サーミスタ)
  • 温度設定分解能:0.1℃
  • 表示設定分解能:0.1℃
  • 表示:LCD表示
  • 表示動作
    • 加熱中:赤色LED
    • 冷却中:緑色LED
    • アラーム:赤色LED
  • コントロール方式:PI制御
  • P設定範囲:0.1~99.9℃
  • I設定範囲:1~1999sec
  • ペルチェ駆動方式:PWM駆動
  • ペルチェ駆動能力:DC12V 8A(定常時最大)
  • 温度センサ:Pt100Ω、またはサーミスタ(サーミスタの場合、オプション)※
  • 推奨センサ
    • Pt100Ω:新JIS規格 C-1604-1989 対応品
    • サーミスタ:100Ω at 25℃
      許容差:±1%、B定数:3435K±1%
      (温度制度はセンサ精度に依存します。上記規格以外のセンサをご使用されますと正確な表示と制御が出来ません。)
  • 補助入出力信号
    • 温度制御開始入力
    • 予備入力:3ヶ
    • アラーム設定出力(B接点)
    • 設定温度到達接点出力(A接点)
  • 安全機能
    • 温度センサ断線、未接続時:パワーOFF
    • ヒートシンク温度監視:ヒートシンクアラーム設定温度を超えた場合、パワーOFF
    • ヒートシンクアラーム温度:OFF(出荷時)
  • インターフェース:USB(マイクロB)、RS-485
  • 接続
    • ペルチェ・ファン用:4Pコネクタ
    • 電源入力用:2Pコネクタ
    • Pt100Ωセンサ用:3Pコネクタ(サーミスタ選択時、サーミスタセンサ用)
    • ヒートシンクアラームセンサ用:2p
    • 予備サーミスタセンサ用:2P
    • USBマイクロBコネクタ
    • RS-485用コネクタ
  • プログラム機能
    • ステップ数:10ステップ
    • 記憶パターン:8パターン
    • パターン繰り返し回数:1回又は無限
  • 入力電源:DC5~12V ±5%
  • 消費電流:0.2A(コントローラ単体)
  • ペルチェ電源:入力電源と同電圧
  • 使用環境:屋内
  • 使用温度範囲:10℃~+40℃
  • 使用湿度範囲:85%以下(但し、結露なきこと)
  • 重量:285g(本体のみ)

※接続用ケーブルは付属いたしません。お客様でご用意ください。
※ヒートシンクアラームは出荷時off設定となっております。使用ご希望の場合はご相談ください。

接続図

ペルチェコントローラVTH-1500FA接続図

注意)
1)電源はDC5V~12Vをご使用願います。電源は本器、ペルチェ、DCファンに電源を供給します。
電源容量は余裕のある電源、及び電線をご使用ください。
・指定範囲以外の電圧を加えますと破損します。
2)ペルチェ素子とDCファンは同一電源をご使用ください。

【ご注意】当社の製品について、保証期間はお引き渡しの日より一年間となります。
