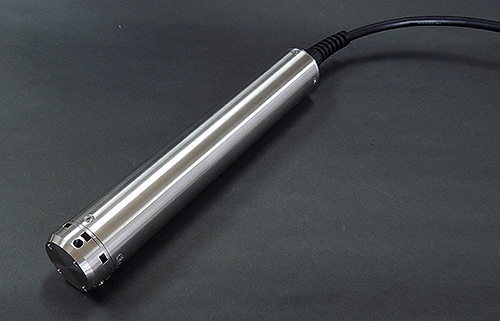

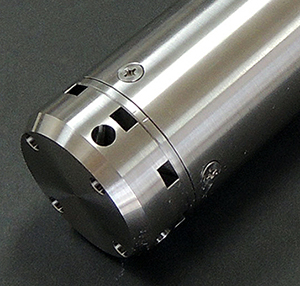

水晶式水位計 VQL-20（デジタル出力）
|
プラント、河川、ダム、貯水池等で使用可
RS-485出力（伝送）による
容易な設置と高精度（±0.05%FS）、高信頼性 |
- 商品概要 -
- VQL-20 水晶式水位計は、水晶振動子による圧力センサーを使用した水位計です。
- デジタル出力の為、ノイズの影響を受けにくく、フィルター等が不要なので、設定が容易です。
‐ 特 長 -
- ＜維持管理＞
水晶式の為、半導体式に見られる経年変化による誤差が生じません。
- ＜高精度＞
高精度・高信頼性で、大気圧による誤差が生じません。
- ＜低消費でノイズに強い＞
計測演算処理部のデジタル化により、アナログ方式に比べノイズに強く低消費。
- ＜動作モード＞
連続測定・間欠測定・シングル測定の3種類を用意。（移動平均処理も可）
- ＜オフセット機能＞
出力の0点設定（オフセット）ができます。
- ＜エレベーション機能＞
±2,000㎝のエレベーション値の測定が可能なので、設置位置を選びません。
- ＜デジタル出力＞
RS-485により、アスキーコードで水位をデジタル出力。
|
- 仕様 -
仕
様 |
検知方式 |
水晶振動子による差圧検出方式 |
| 施工方式 |
投げ込み型 |
| 型名 |
VQL-20 |
| 測定範囲 |
0～20m |
| 精度 |
±0.05%/F.S.以下 |
| 過負荷 |
120% |
| 出力信号 |
RS485 デジタル信号（水位レベル0～2000.0cm） |
| 動作温度範囲 |
-10～+40°C 但し氷結しない事 |
| 入力電源 |
DC5V～16V |
| 消費電力 |
約7ｍA 以下 |
| 外形寸法 |
Φ55×L350mm（ケーブルは除く） |
| 本体構造／材質 |
防水構造/SUS316 |
| 標準ケーブル長 |
30m（6芯空気管入り特殊ケーブル）外形Φ11.5mm |
| 重量 |
約3kg以下 |
|
|
※本仕様は予告無く変更する事があります。
※特殊計装用ケーブル（遮蔽付・難燃型）「28AWGX3P＋ステンレスロープ」
ケーブル外形 11.5mm Φ
|
|
|
