VＳＨ7144F1K ネット特別￥31,290 (税込） （定価￥39,113）
３０，０００ゲートＦＰＧＡ搭載、パッシブシリアル転送方式を新採用
|
概要

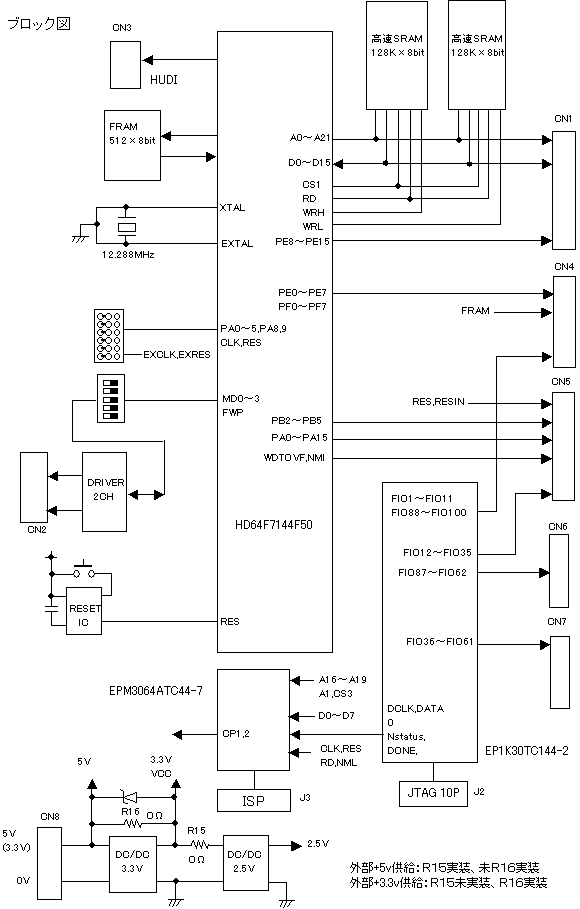

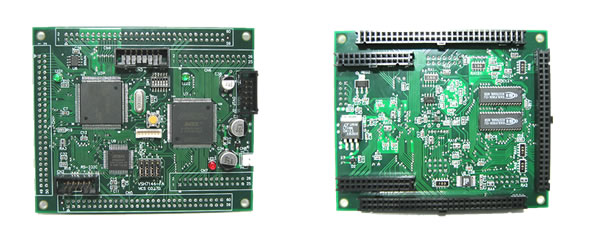

ルネサステクノロジ製ＳＨ２HD64F7144F50とアルテラ製FPGAEP1K30TC144-2を搭載した小形・高機能CPUボードです。CPU、FPGAの高速性・高機能・低消費電力を生かす回路設計と全ての入出力ポートをユーザ開放とし機能性及び汎用性を高めました。
|
 |
|
特徴
- ＣＰＵ ルネサステクノロジ製3.3Ｖ対応 ＳＨ2：ＨＤ64Ｆ7144Ｆ50搭載
3.3Ｖ/50ＭＨz動作、入出力ピン８本、112ＰＱＦＰ
- ＦＰＧＡ アルテラ製 ＥＰ1Ｋ30ＴＣ144−2搭載
- ＦＰＧＡへの書込みはパッシブシリアル転送を採用
ＣＰＵからＦＰＧＡへの書込みはバスに接続されたＣＰＬＤを介してパッシブシリアル転送を行いますので１）パラレルに近い高速書込み、２）ユーザーに最大限の開放ポートを提供します。
- Ｈ−ＵＤＩ 14pinコネクタを搭載。ＪＴＡＧ環境でのデバッグが可能です。
- 高速ＳＲＡＭ搭載でノンウエイト動作
256Ｋ byte,12nsec.高速ＳＲＡＭ（ＣＰＵバス）によりＣＰＵの高速性能を生かしたノンウエイト動作が可能です。
- データバックアップ用としてＦＲＡＭを搭載
データバックアップメモリに4Ｋbit-ＦＲＡＭ（強誘電体不揮発性ＲＡＭ）を採用。不揮発性メモリとして最速の書込み速度、半永久的な書込み回数とデータ保存を実現。
- ＣＰＵ及びＦＰＧＡの外部に必要な全ての信号をユーザ開放。
- ＣＰＬＤはユーザでのカスタマイズが可能です（2ビット）。
ＣＰＬＤ：アルテラ製 ＥＰＭ3064ＡＴＣ44
- 評価・試作や量産用として最適な小型高性能汎用ボード。
|
| VSH7144Ｆ1Ｋ仕様 |
| CPU部 |
CPU |
ルネサステクノロジ社製 HD64F7144F50 |
|
|
内部32bit,外部16bit構成 |
|
外部クロック |
12,288MHz 1,2,4倍に逓倍可 |
|
メモリ |
内蔵フラッシュＲＯＭ 256Ｋ byte(F-ZTAT)
内蔵ＲＡＭ 8Ｋ byte
高速SRAM 256K byte 12nsec高速SRAM
データバックアップ用 4KbitFRAM |
|
割り込み |
外部割込み端子９本（ＮＭＩ、ＩＲＱ0〜ＩＲＱ7） |
|
（ＩＮＴＣ） |
１６レベルの優先順位設定が可能 |
|
タイマ |
１６ビットマルチファンクションタイマパルスユニット(MTU)5ch
コンペアマッチタイマ(CMT) 2ch
ウオッチドッグタイマ(WDT) 1ch |
|
シリアルI/F |
SCIX2ch |
|
|
|
調歩同期/クロック同期式モード選択可 |
|
|
全二重可 |
|
I/Oポート |
入出力：７４本、入力：８本、合計８２本 |
|
Ａ/Ｄ変換器 |
１０ビットＸ8ch(1MΩプルダウン) |
|
| FPGA部 |
FPGA |
アルテラ社製 EP1K30TC144-2 |
|
ゲート数 |
30.000 |
|
ロジックエレメント数 |
1.728 |
|
ＲＡＭビット数 |
24.576 |
|
パッケージ |
144-pinTQFP |
|
| CPLD部 |
CPLD |
アルテラ社製 EPM3064ATC44-7 |
|
ゲート数 |
1.250 |
|
マクロセル数 |
64 |
|
ロジックエレメント数 |
4 |
|
最大Ｉ/Ｏピン |
66 |
|
|
パッシブシリアル用・２ピンユーザー開放 |
|
| 共通部 |
リセット |
リセットＩＣ、リセットスイッチ実装。外部リセット端子よりリセット可 |
|
外部接続 |
ＣＰＵバス（Ａ0〜Ａ21、Ｄ0〜Ｄ51）用：50pinコネクタＸ1
外部拡張用 ：60pinコネクタＸ2
：26pinコネクタＸ2
RS-232C(2ch)用コネクタ ：10pinコネクタＸ1
JTAGコネクタ ：pinコネクタＸ1
H-UDIコネクタ ：14pinコネクタＸ1
(JTAGデバッガモードとＣＰＵ単独動作モードは基板上のディップスイッチで選択)
ISPコネクタ ：7pinコネクタＸ1
電源用コネクタ ：2pinコネクタＸ1 |
|
電源 |
ＤＣ5Ｖ Amax(2Pコネクタ実装) |
| |
ＤＣ3,3Ｖとの切換えは基板上の抵抗切換えで行う |
|
基板外形 |
105X88xt1,6（４層・両面実装基板） |
|
使用環境範囲 |
０℃〜+50℃ 20〜80％ＲＨ |
| 付属品 |
マニュアル、回路図、電源ケーブル、フラッシュ書込みソフト |
|
|
